Skuteczne zapobieganie nadmiernym napięciom wejściowym w zasilaczach impulsowych

Wymagania dotyczące zabezpieczenia przed nadmiernym napięciem wejściowym

Zgodnie z powyższymi obliczeniami, najlepszym sposobem radzenia sobie z nadmiernym napięciem wejściowym jest optymalizacja stresu napięciowego zasilaczy poprzez dobór komponentów do zasilaczy Mornsun 305RAC (Reliable under All Conditions - niezawodny w każdych warunkach).

Tabela 3: Porównanie zasilaczy Mornsun 305RAC i zasilaczy popularnych dla kilku różnych napięć znamionowych. (Źródło ilustracji: Mornsun Power)

Jednocześnie, dzięki zwiększeniu bezpiecznych odległości w obwodzie elektrycznym i drogi upływu, możliwe jest zachowanie bezpiecznej odległości między przewodami wysokiego napięcia, co pozwala uniknąć uszkodzenia prototypu w wyniku wystąpienia łuku oraz zapobiec zagrożeniom dla personelu.

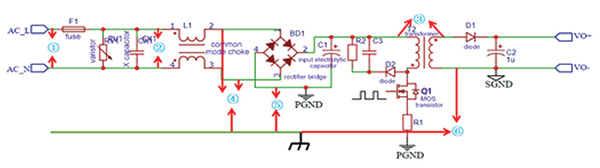

Ilustracja 3: Schemat Flyback pokazujący bezpieczne odległości (patrz tabela 4) dla ścieżek obwodu w celu uniknięcia łuku elektrycznego. (Źródło ilustracji: Mornsun Power)

Tabela 4: Porównanie elektrycznego odstępu izolacyjnego / drogi upływu zasilaczy popularnych i 305RAC dla obwodu z ilustracji 3. (Źródło ilustracji: Mornsun Power)



Podsumowanie

Nadmierne napięcie wejściowe może uszkodzić zasilacz i stać się przyczyną obrażeń ciała osób. Jak można uniknąć nadmiernych napięć na wejściu? Analiza stresu elektrycznego komponentów zasilacza pozwala określić wytyczne doboru kluczowych komponentów zasilacza impulsowego. Optymalizacji stresu napięciowego sprzyja również zwiększenie wewnętrznego elektrycznego odstępu izolacyjnego i drogi upływu zasilacza.

Porównując napięcie znamionowe, odstęp izolacyjny i drogę upływu komponentów w popularnych zasilaczach prądu stałego z zasilaczami „305 RAC” firmy Mornsun, funkcje zabezpieczające zasilacza prądu zmiennego/stałego 305 RAC skutecznie chronią przed nadmiernym napięciem wejściowym. Może on być również stosowany w trudnych i szczególnych warunkach środowiskowych, w których obowiązują podwyższone wymagania w odniesieniu do parametrów roboczych ze względu na temperaturę, wilgotność, wysokość n.p.m., zakłócenia elektromagnetyczne itp.
