Szybkie wykorzystanie danych biometrycznych, biologicznej informacji zwrotnej i świadomości sytuacyjnej w środowiskach immersyjnych
W artykule omówiono działanie pulsoksymetrów i czujników częstości akcji serca, wzmacniaczy klasy D, a także przedstawiono szereg energooszczędnych układów scalonych, wspomagających tworzenie środowisk immersyjnych.
Elementy haptyczne zapewniające dotykową informację zwrotną
Projektanci systemów opierających się na dotykowej informacji zwrotnej w celu zaangażowania użytkowników, mogą skorzystać z wysokosprawnego sterownika kontrolera MAX77501EWV+ do aktuatorów piezoelektrycznych. Jest on zoptymalizowany pod kątem sterowania elementami piezoelektrycznymi do 2µF i generuje jednokierunkowy przebieg haptyczny o napięciu międzyszczytowym do 110Vpk-pk przy napięciu zasilania od 2,8 do 5,5V. Może działać w trybie odtwarzania wcześniej nagranych przebiegów z pamięci lub wykorzystywać przebiegi w czasie rzeczywistym, przesyłane strumieniowo z mikrokontrolera MCU. W pamięci wewnętrznej można dynamicznie zapisywać liczne przebiegi, dzięki czemu pamięć ta może służyć jako bufor FIFO (pierwszy na wejściu - pierwszy na wyjściu) do przesyłania strumieniowego w czasie rzeczywistym. Pełny dostęp do systemu i sterowanie, w tym zgłaszanie i monitorowanie usterek, są obsługiwane przez zintegrowany szeregowy interfejs urządzeń peryferyjnych (SPI). Umożliwia także odtwarzanie po 600µs czasu uruchomienia od wyłączenia. Aby zapewnić wysoką sprawność i maksymalny czas pracy baterii, ten sterownik kontrolera charakteryzuje się wzmocnioną architekturą o bardzo niskim poborze mocy, z prądem czuwania 75μA i prądem wyłączenia 1μA.
Aby zapoznać się z możliwościami sterownika piezoelektrycznego MAX77501, projektanci mogą skorzystać z zestawu ewaluacyjnego MAX77501EVKIT#, który jest w pełni zmontowany i przetestowany. Zestaw pozwala na łatwą ocenę MAX77501 i jego możliwości sterowania mocnym sygnałem dotykowym przez piezoaktuator ceramiczny. Zestaw zawiera oprogramowanie graficznego interfejsu użytkownika (GUI) oparte na systemie Windows, do eksploracji wszystkich funkcji MAX77501.

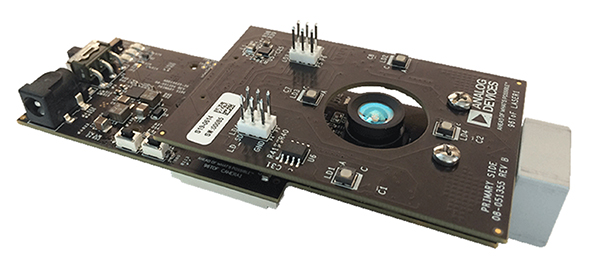

Ilustracja 5: wysokowydajne systemy świadomości sytuacyjnej z wykorzystaniem czujników czasu przelotu (ToF) można opracować przy użyciu platformy ewaluacyjnej AD-96TOF1-EBZ. (Źródło ilustracji: Analog Devices)
Czas przelotu (ToF) dla świadomości sytuacyjnej
Świadomość sytuacyjna może być ważnym aspektem środowisk VR/MR/AR/XR. Ten aspekt obsługuje platforma ewaluacyjna AD-96TOF1-EBZ, zawierająca płytkę nadajnika laserowego o emisji powierzchniowej z wnęką pionową (VCSEL) i płytkę odbiornika analogowego układu front-end (AFE) do prac rozwojowych nad funkcjami percepcji głębi w czujnikach czasu przelotu (ToF) (ilustracja 5). Łącząc tę platformę ewaluacyjną z płytką procesora z ekosystemu 96Boards lub z grupy Raspberry Pi, projektanci otrzymują podstawowy projekt, który można wykorzystać do opracowania oprogramowania i algorytmów dla specjalizowanych zastosowań czujników czasu przelotu (ToF) o wysokim poziomie szczegółowości 3D. System może wykrywać obiekty i określać ich odległość w warunkach silnego światła z otoczenia, a także oferuje wiele trybów wykrywania odległości w celu zoptymalizowania parametrów działania. Dołączony zestaw rozwojowy oprogramowania (SDK) dostarcza wrappery dla OpenCV, Python, MATLAB, Open3D i RoS w celu zwiększenia elastyczności.
Podsumowanie
Tworzenie immersyjnych i interaktywnych środowisk dla metawersu to zadanie złożone i czasochłonne. Aby przyspieszyć ten proces, projektanci mogą skorzystać z pełnej gamy kompaktowych i energooszczędnych rozwiązań firmy Analog Devices, w tym platform rozwojowych i ewaluacyjnych dla systemów odczytu biometrycznego, biologicznej informacji zwrotnej i świadomości sytuacyjnej.
