Wykorzystanie monitorów prądów resztkowych do zapewnienia bezpieczeństwa elektrycznego podczas ładowania pojazdów elektrycznych
Aby zapobiec porażeniom prądem elektrycznym, producenci ładowarek EV muszą stosować w swoich produktach wyłączniki różnicowoprądowe (RCD) wyzwalane w ciągu kilku milisekund przy resztkowych prądach stałych i zmiennych rzędu kilku miliamperów (mA).
Pomiar prądów zakłóceniowych zmiennych i stałych w obwodach urządzeń do ładowania pojazdów elektrycznych (EVSE)
Monitory prądów resztkowych z serii RCM14 firmy Littelfuse Inc. wykrywają prądy resztkowe stałe oraz zmienne w instalacjach prądu zmiennego lub stałego i generują sygnał wyjściowy do sterowania odłącznikiem zewnętrznym (przekaźnik odcinający). W przeciwieństwie do nich, wyłączniki różnicowoprądowe (RCCB) posiadają zintegrowany przekaźnik odcinający.
Prądy resztkowe zmienne są wykrywane za pomocą indukcyjnego przekładnika prądowego (CT). W tym celu żyłę dostarczającą prąd (IL) i żyłę powrotną prądu (IN) przekłada się przez miękki magnetyczny rdzeń toroidalny, co powoduje, że obydwa wektory prądu w normalnych warunkach kompensują się nawzajem i sumują się do zera. Jeżeli prąd zakłóceniowy (Ig) popłynie do potencjału uziemienia przez ciało ludzkie w obwodzie za detektorem, całkowity prąd monitora prądów resztkowych (RCM) lub ziemnozwarciowego przerywacza obwodu (GFCI) będzie różny od zera i spowoduje zadziałanie wyłącznika automatycznego (ilustracja 3).

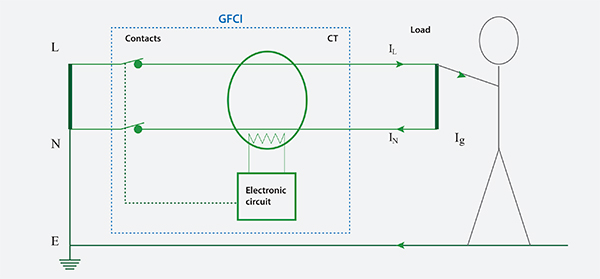

Ilustracja 3: Jeżeli prąd zakłóceniowy (Ig) popłynie do potencjału uziemienia przez ciało ludzkie, całkowity prąd ziemnozwarciowego przerywacza (GFCI) będzie różny od zera i spowoduje zadziałanie wyłącznika automatycznego. (Źródło ilustracji: Littelfuse)
Dzięki integracji sondy magnetometru transduktorowego w szczelinie rdzenia toroidalnego i kompensacji strumienia magnetycznego do zera za pomocą cewki kompensacyjnej, przekładnik prądowy (CT) może również wykrywać prądy resztkowe stałe. Ta metoda charakteryzuje się wyższą dokładnością niż czujniki hallotronowe czy rezystory bocznikowe i pozwala wykrywać niewielkie prądy zakłóceniowe stałe od 6mA przy dużych prądach obciążeniowych stałych dochodzących do 500A.

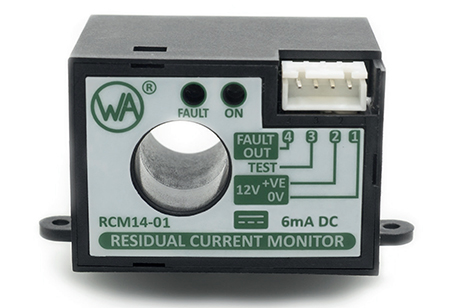

Ilustracja 4: Monitory prądów resztkowych (RCM) z serii RCM14 posiadają dwie diody LED statusu i można je łatwo podłączać za pomocą czterowtykowego złącza JST. (Źródło ilustracji: Littelfuse)
Monitor prądów resztkowych (RCM) z wyjściem sterującym dla odłącznika
Seria RCM14 firmy Littelfuse idealnie nadaje się do stosowania w kablach ze sterownikami wewnątrzkablowymi (ICCB), przeznaczonych do ładowania pojazdów elektrycznych (tryb 2) i w stacjach ładowania pojazdów elektrycznych (tryb 3). Są one dostępne w trzech opcjach wykrywania prądów resztkowych zgodnych z normami IEC 62752 (tryb 2), IEC 62955 (tryb 3) oraz UL 2231.
Każdy monitor prądów resztkowych (RCM) posiada jedną diodę LED sygnalizacji działania i jedną diodę LED sygnalizacji usterki. Czterowtykowe złącze JST upraszcza instalację: wtyki 1 i 2 są przeznaczone do zasilania 12V, wtyk 3 do zewnętrznego testowania działania, a wtyk 4 jest wyjściem przełączającym z otwartym drenem do sterowania zewnętrznym odłącznikiem, takim jak przekaźnik odcinający, przy natężeniu do 100mA i napięciu 24V (maksymalnie) (ilustracja 4).
Wspomniane aktywne monitory prądów resztkowych (RCM) mogą być również wykorzystywane do wykrywania prądów resztkowych zmiennych i stałych w jednofazowych lub wielofazowych instalacjach prądu stałego. Praca jednofazowa ogranicza prąd obciążeniowy do 100A, a praca trójfazowa - do 40A. Mogą one obsługiwać impulsy prądu obciążenia do 3000A.
RCM14-01: monitor prądów resztkowych (RCM) stałych 6mA zgodny z normą IEC 62955, apertura 14mm
Monitor prądów resztkowych (RCM) RCM14-01 wykrywa prądy zakłóceniowe stałe w układach prądu zmiennego 50Hz/60Hz. Został on opracowany do użytku w stacjach ładowania działających w trybie 3 dla pojazdów elektrycznych (norma IEC 62955) i służy do przerywania obwodu ładowania pojazdów elektrycznych w przypadku wystąpienia prądu zakłóceniowego stałego ≥ 6mA. Omawiany detektor w ekonomiczny i prosty sposób dodaje funkcję monitorowania prądów resztkowych stałych do istniejących wyłączników różnicowoprądowych (RCD) typu A i typu F w instalacjach elektrycznych budynków (ilustracja 5).

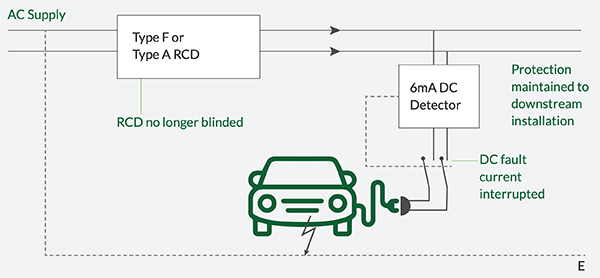

Ilustracja 5: Monitor prądów resztkowych RCM14-01 dodaje funkcję monitorowania pod kątem prądów resztkowych stałych ≥ 6mA do czułych na prąd stały wyłączników różnicowoprądowych (RCD) typu A w instalacjach elektrycznych budynków. (Źródło ilustracji: Littelfuse, Western Automation)

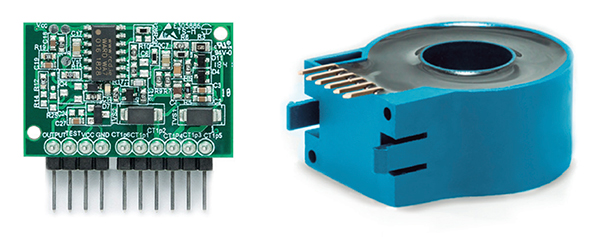

Ilustracja 6: Moduły monitorów prądów resztkowych RCM14-04_SYS są systemami otwartymi składającymi się z czujnikowej płytki drukowanej oraz przekładnika prądowego. (Źródło ilustracji: Littelfuse, Western Automation)
RCM14-03: moduł monitora prądów resztkowych (RCM) 6mA=/30mA~ zgodny z normą IEC 62752, apertura 14mm
Monitor prądów resztkowych (RCM) RCM14-03 jest przeznaczony do stosowania w sterownikach wewnątrzkablowych (ICCB) lub zintegrowanych urządzeniach zabezpieczających pojazdy elektryczne działające w trybie 2 w celu przerwania zasilania pojazdu elektrycznego w przypadku usterki prądu zmiennego lub stałego.
RCM14-04: moduł monitora prądów resztkowych (RCM) 56mA=/20mA~ zgodny z normą UL 2231-2, apertura 14mm
Moduł monitora prądów resztkowych RCM14-04 wykrywa prądy zakłóceniowe zmienne i stałe w instalacjach prądu zmiennego 60Hz. Jest on przeznaczony do użytku w przerywaczach obwodu ładowania (CCID) w stacjach ładowania pojazdów elektrycznych i służy do przerywania zasilania w przypadku wystąpienia prądu resztkowego zmiennego i/lub stałego.
RCM20-01: monitor prądów resztkowych RCM20-01 przeznaczony jest do wykrywania prądów resztkowych stałych w instalacjach prądu zmiennego 50Hz/60Hz. Jest on przeznaczony do stacji ładowania pojazdów elektrycznych trybu 3 i służy do odłączania zasilania podawanego do pojazdu elektrycznego w warunkach zakłóceniowych prądów resztkowych stałych. Opisywany produkt jest w pełni zgodny z normą IEC 62955.
RCM20-03: monitor prądów resztkowych RCM20-03 przeznaczony jest do wykrywania prądów resztkowych stałych i zmiennych w instalacjach prądu zmiennego 50Hz/60Hz. Jest on przeznaczony do stacji ładowania pojazdów elektrycznych trybu 2 i służy do odłączania zasilania podawanego do pojazdu elektrycznego w warunkach zakłóceniowych prądu stałego i zmiennego. Produkt jest w pełni zgodny z normą IEC 62752 i może być używany w zastosowaniach zgodnych z normą IEC 62955, gdzie wymagane jest wykrywanie prądów zakłóceniowych zmiennych 30mA.
Na potrzeby integracji z obwodem większego urządzenia, poniższe moduły monitorów prądów resztkowych (RCM) są również dostępne jako systemy otwarte:
Każdy system składa się z przeznaczonej do lutowania czujnikowej płytki drukowanej i oddzielnego przekładnika prądowego (ilustracja 6).
Podsumowanie
Czułe na prąd zmienny wyłączniki różnicowoprądowe (RCD) typu A są powszechnym standardem instalacyjnym w instalacjach elektrycznych budynków, ale nie są w stanie chronić przed zagrożeniami związanymi z prądami resztkowymi stałymi w obwodach ładowania pojazdów elektrycznych (EV). Jak wykazano, urządzenia serii RCM14 mogą służyć do monitorowania prądów resztkowych stałych, które jest wymagane w kablach ładowania ze sterownikiem wewnątrzkablowym (ICCB) (tryb 2) i stacjach ładowania pojazdów elektrycznych (tryb 3). Ten wyposażony w zaledwie cztery wtyki połączeniowe, kompaktowy moduł monitora prądów resztkowych (RCM) lub system otwarty może zostać łatwo i tanio wdrożony przez projektantów systemów w urządzeniach do ładowania pojazdów elektrycznych (EVSE).
