Zwiększenie bezpieczeństwa funkcjonalnego dzięki modułom przekaźnikowym

Moduły przekaźnikowe SAFESERIES firmy Weidmüller

Bezpieczeństwo i niezawodność w dziedzinie elektrotechniki mają ogromne znaczenie. To przywiązanie do precyzji i niezawodności zaowocowało stworzeniem zaawansowanych komponentów, takich jak wtykowe moduły przekaźnikowe firmy Weidmüller, które posiadają styki o wymuszonym przełączaniu. Te innowacyjne moduły przekaźnikowe stanowią znaczący postęp technologiczny, oferując zwiększone bezpieczeństwo, sprawność i elastyczność w szerokim zakresie zastosowań.

Podstawą tych modułów przekaźnikowych jest technologia, która gwarantuje, że styki mają wymuszone przełączanie, co oznacza, że przechodzą między stanem rozwartym i zwartym w kontrolowany i niezawodny sposób. Mechanizm ten wyklucza niezamierzone zadziałanie styku, niezależnie od usterek przekaźnika lub obwodu sterującego. W związku z tym, tak uzyskany przekaźnik ma priorytetowe znaczenie dla bezpieczeństwa bez pogarszania parametrów działania.

Urządzenie rozszerzające styki SAFESERIES firmy Weidmüller jest zgodne z normą EN 61810-3 typu A i składa się z przekaźników ze stykami o wymuszonym przełączaniu. Z tego względu szczególnie dobrze sprawdzają się w monitorowaniu sygnałów w zastosowaniach związanych z bezpieczeństwem zarówno ludzi, jak i maszyn.

Seria SAFESERIES składa się z czterech oddzielnych przekaźników wtykowych z dopasowanymi gniazdami śrubowymi, w następujących wersjach styków:

• 2 zwierne (NO) + 2 rozwierne (NC)
• 3 zwierne (NO) + 1 rozwierne (NC)
• 4 zwierne (NO) + 2 rozwierne (NC)
• 3 zwierne (NO) + 3 rozwierne (NC)

Osiągnięcie najwyższego poziomu parametrów działania na poziomie PL „e” dla danego zastosowania jest możliwe, jeżeli zostało ono zaprojektowane zgodnie z normą EN/ISO 13849-1. Komponent podstawowy może być również używany w zastosowaniach bezpieczeństwa zgodnie z normą IEC/EN 62061, co pozwala na osiągnięcie poziomów nienaruszalności bezpieczeństwa SIL.

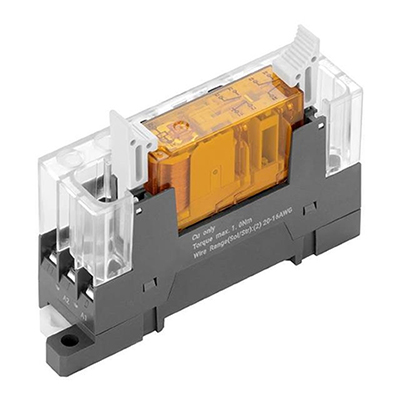

Ilustracja 2 przedstawia przekaźnikowy moduł zabezpieczający 2759070000 firmy Weidmüller zamknięty w zespole odpowiednim do stosowania na szynach DIN. Jest to 4-pozycyjny przekaźnik ogólnego przeznaczenia z 3 stykami zwiernymi (NO) i 1 stykiem rozwiernym (NC) z cewką na napięcie 24V= ±10%. Urządzenie może być zasilane znamionowym prądem stałym cewki o natężeniu 20mA i znamionowym napięciu przełączania 250V~. Posiada pozłacane styki AgSnO o znamionowym prądzie ciągłym 6A. Po stronie obciążenia maksymalne napięcie przełączania wynosi 400V~ oraz 250V=. Diagram na ilustracji 1 ukazuje przekaźnik zawierający wskaźnik stanu (zielona dioda LED) i diodę zwrotną dla zabezpieczenia. Opóźnienie włączenia i wyłączenia jest krótsze niż 20ms, a okres użytkowania urządzenia wynosi 10 x 106 cykli przełączania.

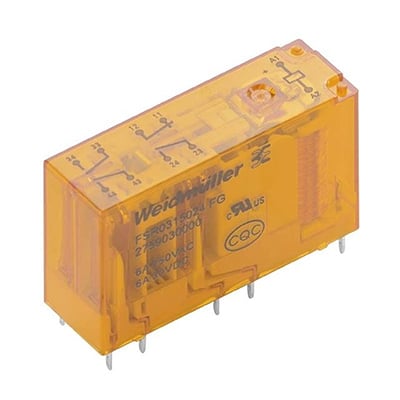

Na ilustracji 3 przedstawiono kolejny produkt z serii SAFESERIES, tj. miniaturowy przekaźnik przemysłowy 2759030000. Ten przekaźnik ogólnego przeznaczenia do montażu przewlekanego jest wyposażony w styki o wymuszonym przełączaniu - 3 zwierne (NO) i 1 rozwierny (NC).

Podsumowanie

Moduły przekaźnikowe są niezbędnymi komponentami w systemach bezpieczeństwa funkcjonalnego, ponieważ zapewniają niezawodne sterowanie i wykonują podstawowe zadania. Ze względu na ich wytrzymałość, konstrukcję odporną na uszkodzenia i kompatybilność z wymogami redundancji, są one często wybierane do użycia w zastosowaniach, gdzie wymagany jest najwyższy poziom bezpieczeństwa. Moduły przekaźnikowe w znacznym stopniu przyczyniają się do ogólnego bezpieczeństwa i niezawodności systemów przemysłowych i motoryzacyjnych, pod warunkiem, że są użytkowane w odpowiedni sposób i zgodnie z obowiązującymi normami. Moduły przekaźnikowe są stale rozwijane wraz z postępem technologicznym. Dodaje się do nich coraz bardziej złożone funkcje, aby sprostać stale rosnącym wymaganiom bezpieczeństwa funkcjonalnego.
